高壓疏通機噴嘴壓力和流道結構對疏通效率的影響

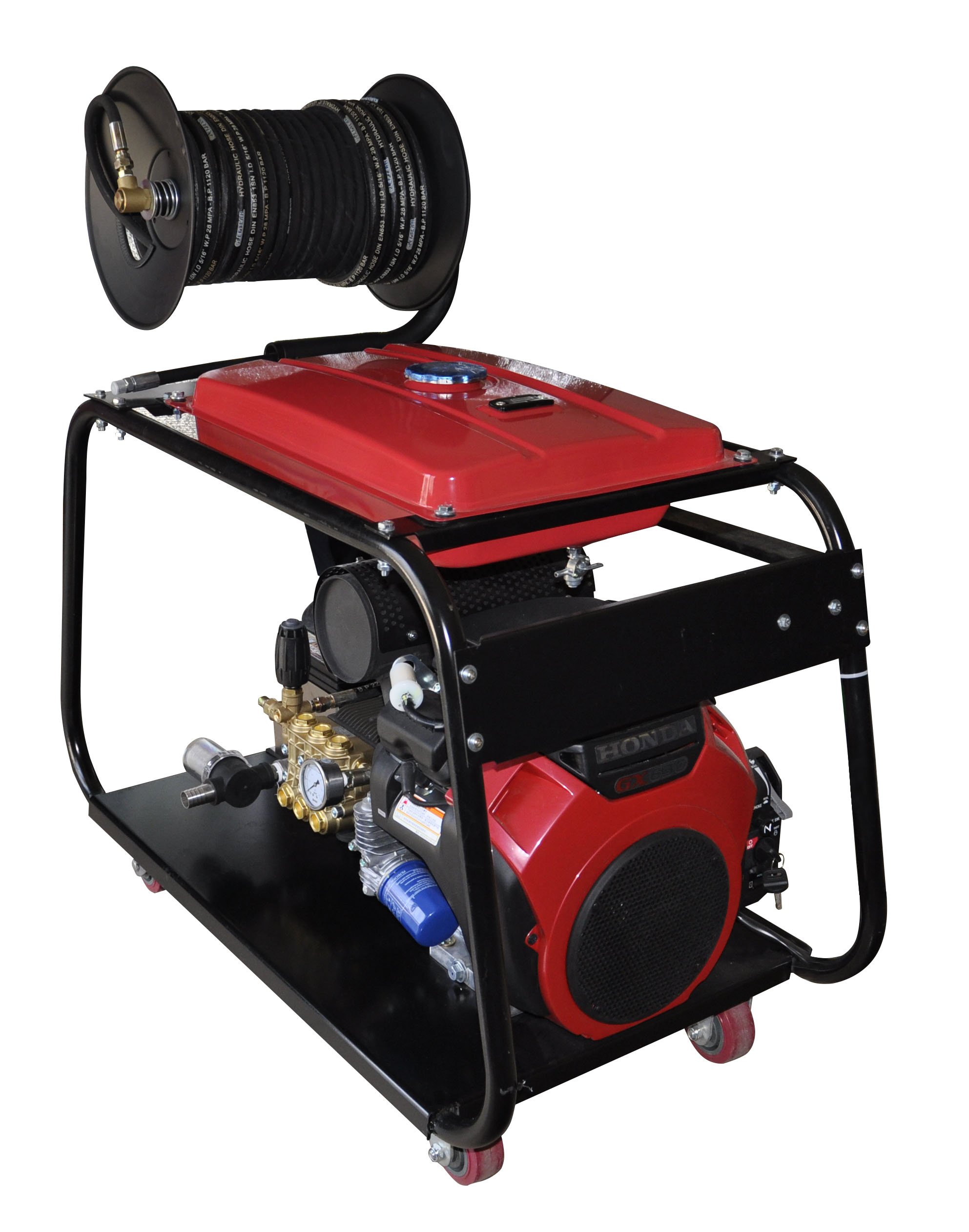

    高壓疏通機在疏通清洗下水管道的時候，噴嘴將高壓泵液流的壓力能轉變成打擊堅硬結垢物和管道堵塞物的機械能或高速動能。這種瞬時轉變就是在很小尺寸的噴嘴中進行的。轉變雖然時間短暫，距離微小，可是高壓疏通機1/3的工作效率可能會在這里損失掉。因此，噴嘴效率的分析和解決就十分重要，下面介紹高壓疏通機噴嘴壓力及噴嘴內部流道結構對疏通效率的影響。

    在相同噴嘴直徑情況下，高壓泵壓力增加，射流收縮系數是下降的，但是下降得非常平緩，幾乎可以忽略不計。

    噴嘴內部流道結構設計不合理對射流收縮的影響遠比噴嘴直徑增加大得多。

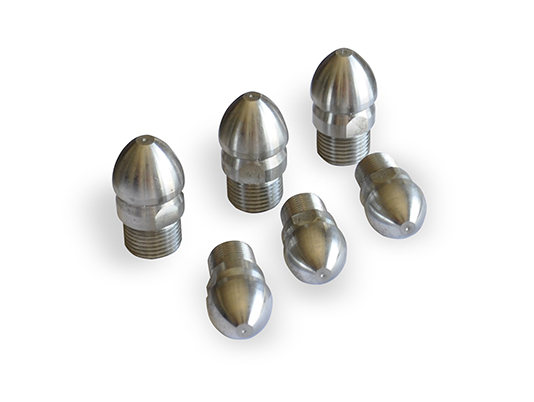

    長圓錐流道噴嘴由于液流從長圓錐流道緩慢進入直線段流道，射流從噴嘴出口流出時收縮程度比較小，因此收縮系數比較大，接近0.9。

    短圓錐流道噴嘴液流從大圓柱段向小圓柱段突然過度，造成了噴嘴出口射流的急劇收縮和紊亂折射，因此收縮系數比較小，只有0.7左右。

    可見流道結構設計對噴嘴效率影響竟達20%左右。
